Aparamenta fija interior tipo XGN66-12
XGN66-12
Cantidad
Especificación técnica
| Ítem | Unidad | Datos técnicos | ||
| Tensión nominal | kV | 3.6/7.2/12 | ||
| Corriente nominal | A | 630 1000 | 1250 2000 | 2500 3150 |
| Corriente nominal de corte en cortocircuito | kA | 20 | 31.5 | 40 |
| Corriente nominal admisible de corta duración | kA | 20 | 31.5 | 40 |
| Corriente nominal admisible de cresta | kA | 50 | 80 | 100 |
| Corriente nominal de cierre en cortocircuito | kA | 50 | 80 | 100 |
| Duración nominal de cortocircuito | s | 4 | ||
| Grado de protección | IP2X | |||
| Sistema de barras | Barra simple, barra simple con by-pass, barra doble | |||
| Método de operación | Electromagnetismo, almacenamiento de energía por resorte | |||
| Dimensión exterior | mm | 950x1000x2300 (inferior a 1250 A) 1000x1000x2300 (superior a 1250 A) | ||

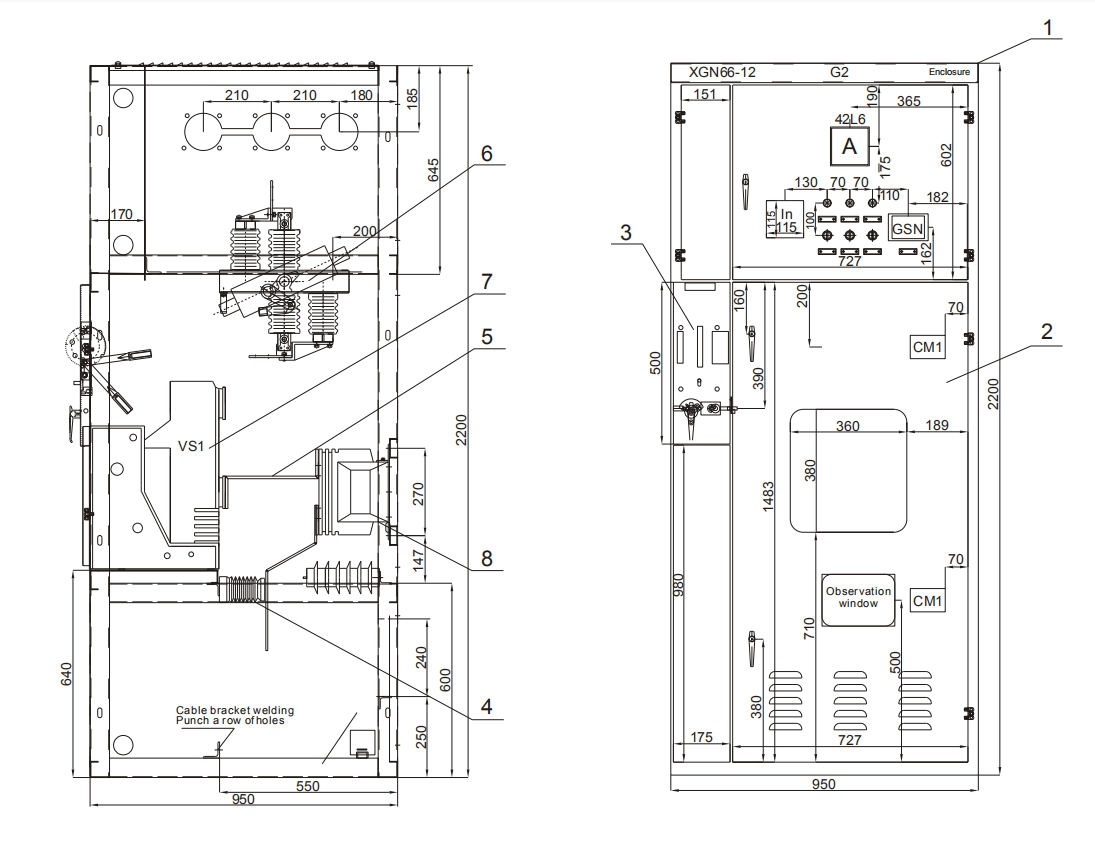

Plano estructural
1.Envolvente | 5.Barra de derivación |
2.Puerta frontal | 6.Seccionador |
3.Mecanismo de accionamiento del seccionador (DS) | 7.Interruptor automático |
4.Aislador | 8.Transformador de corriente |
