Aparamenta blindada metálica interior KYN61G-40.5
KYN61G-40.5
Cantidad
Especificación técnica
| Ítem | Unidad | Datos | |
| Tensión nominal | kV | 40.5/36/35/33 | |
Nivel de aislamiento | Tensión nominal soportada a frecuencia industrial (1 min) | kV | 95/118(fase a tierra / entre contactos abiertos) |
| Tensión nominal soportada a impulso tipo rayo | kV | 185/215(fase a tierra / entre contactos abiertos) | |
| Frecuencia nominal | Hz | 50/60 | |
| Corriente nominal de la barra principal | A | 630/1250/1600/2000/2500 | |
| Corriente nominal de la barra de derivación | A | 630/1250/1600/2000/2500 | |
| Corriente nominal admisible de corta duración (rms, 4 s) | kA | 16/20/25/31.5 | |
| Corriente admisible de cresta (valor cresta) | kA | 40/50/63/80 | |
| Grado de protección | Carcasa: IP4X, Entre compartimentos: IP2X | ||

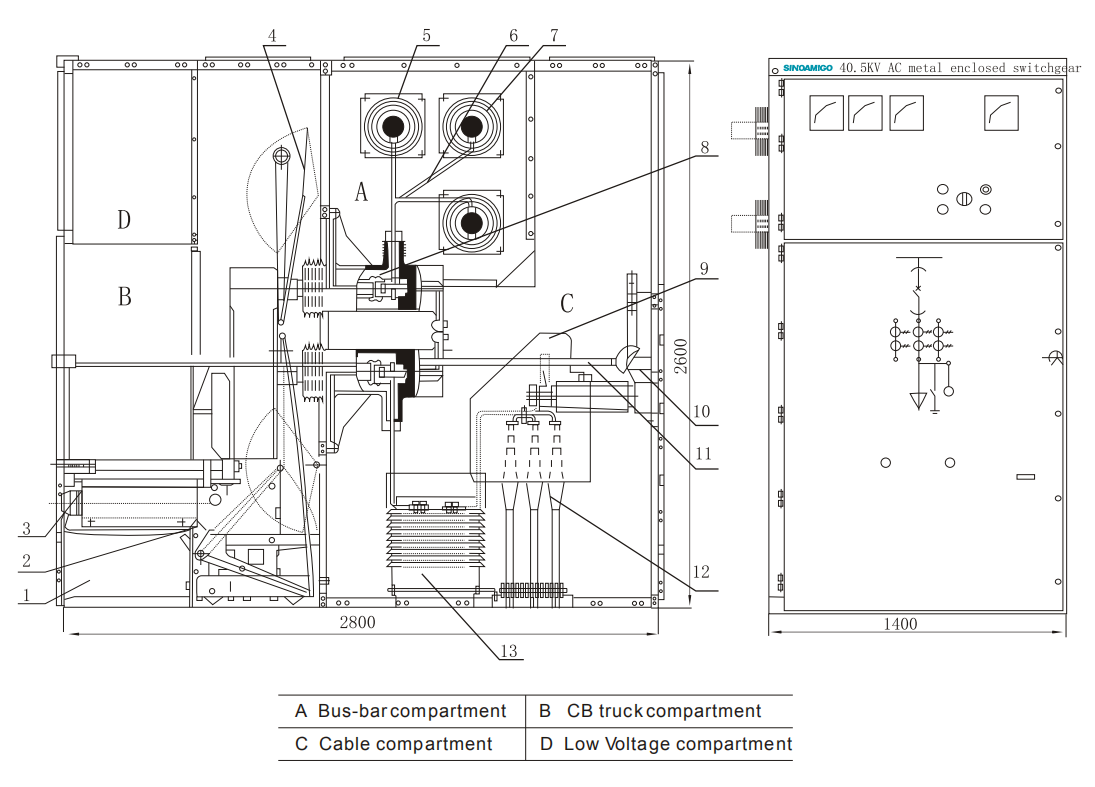

Plano estructural
1.Envolvente | 8.Caja de contacto fijo |
2.Interruptor de vacío | 9.Placa aislante |
3.Enchufe del circuito secundario | 10.Seccionador de puesta a tierra |
4.Tabique (cortina / obturador) | 11.Mecanismo de accionamiento del seccionador de puesta a tierra |
5.Pasatapas de la barra principal | 12.Cable |
6.Subbarra | 13.Transformador de corriente (CT) |
7.Barra principal |
Dimensiones externas y peso
| Altura | 2400(mm)/2600(mm) | |
| Ancho | Corriente nominal de la barra de derivación de hasta 1250 A Corriente nominal de corte en cortocircuito (rms) de hasta 31,5 kA | 1200(mm) |
Corriente nominal de la barra de derivación de hasta 1600 A Corriente nominal de corte en cortocircuito (rms) de hasta 40 kA | 1200(mm)/1400(mm) | |
| Fondo | 2600(mm)/2800(mm) |
Peso: de 2000 a 2400 kg.
*Adecuado para ser equipado con productos miniaturizados.
