Interruptor de vacío para exteriores ZW32-24
Condiciones de funcionamiento
Altitud: ≤ 2000 m
Temperatura ambiente: –40 °C a +40 °C; diferencia diaria de temperatura: 25 °C
Velocidad del viento: ≤ 34 m/s (equivalente a 700 Pa sobre una superficie cilíndrica)
Intensidad sísmica: grado 8
Humedad relativa: media mensual ≤ 90 %; media diaria ≤ 95 %
Espesor de hielo: 10 mm
Las aplicaciones deben realizarse en lugares libres de sustancias inflamables, explosivas, corrosivas y de vibraciones severas.
Características del producto
Cámara de extinción de arco de vacío miniaturizada; alta fiabilidad; volumen reducido; larga vida útil; encapsulado fijo dentro de resina epoxi.
Sellado con resina epoxi anti-ozono y anti-ultravioleta; robusto, ligero y fácil de transportar.
Mecanismo de resorte y de imán permanente; prestaciones fiables, libre de mantenimiento.
Apertura y cierre manual y motorizado. Puede operarse manualmente o mediante motor; se visualizan en la carcasa las señales de cierre/apertura y de almacenamiento de energía.
Material de la caja: aleación de aluminio, acero inoxidable y placa blindada.
Posibilidad de extensión para transformador de tensión de seccionamiento y controlador de reconexión (recloser controller).
Parámetro técnico
| Ítem | Unidad | Datos |
| Tensión nominal | kV | 24 |
| Frecuencia nominal | Hz | 50 |
| Corriente nominal | A | 630 |
| Corriente nominal de corte en cortocircuito | kA | 16/20 |
| Corriente nominal de cierre en cortocircuito (valor cresta) | kA | 40/50 |
| Corriente nominal admisible de corta duración (4 s) | kA | 16/20 |
| Corriente nominal admisible de cresta (valor cresta) | kA | 40/50 |
| Vida mecánica | Veces | Operación del resorte: 10 000 veces/Imán permanente: 30 000 veces |
| Secuencia de operación nominal | O-0.3s-CO-180s-CO | |
| Número de cortes para la corriente nominal de cortocircuito | Veces | 30 |
| Tensión soportada a frecuencia industrial (1 min) | kV | 65/79 |
| Tensión soportada a impulso tipo rayo (valor cresta) | kV | 95 |
| Tiempo de cierre | ms | 25~60 |
| Tiempo total de corte | ms | ≤100 |
| Tiempo de arco | ms | ≤20 |
| Potencia nominal de entrada del motor de almacenamiento de energía | W | 40 |
| Tensión nominal de operación y tensión nominal del circuito auxiliar | V | DC220/110/24 AC220/110 |
| Tiempo de almacenamiento de energía del motor | s | ≤8 |
| Tensión soportada a frecuencia industrial del circuito secundario (1 min) | V | 2000 |
| Ítem | Bobina de cierre | Bobina de apertura | Bobina de disparo por sobrecorriente |
| Tensión nominal (V) | 220 | 220 | |
| Corriente nominal de trabajo (A) | AC:5 DC:3.2 | AC:5 DC:0.8 | 5 |
| Rango de tensión y corriente en condiciones normales de funcionamiento | Actuación entre el 65 % y el 110 % de la tensión nominal | Actuación entre el 65 % y el 110 % de la tensión nominal; se evita el disparo cuando la tensión es inferior al 30 % de la tensión nominal. | Actuación entre el 65 % y el 110 % de la tensión nominal; se evita el disparo cuando la tensión es inferior al 90 % de la tensión nominal. |

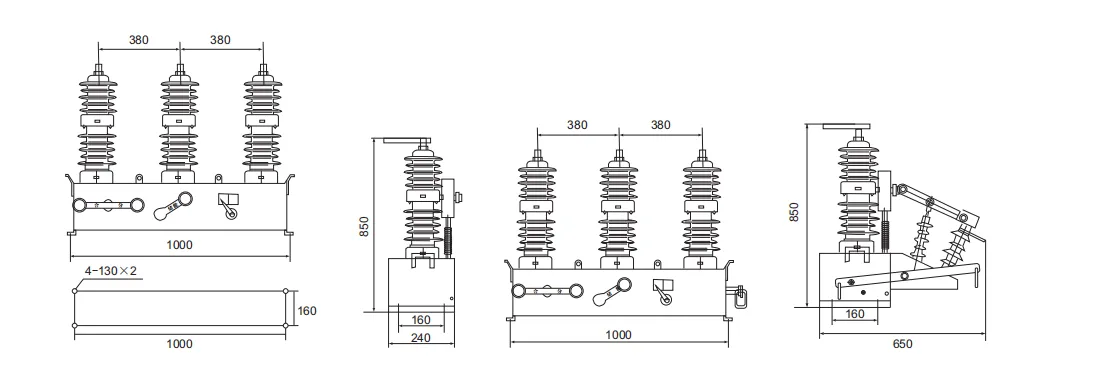

Interruptor de vacío para exteriores ZW32-24
El interruptor de vacío de CA para exteriores ZW32-24 se utiliza para establecer y cortar corriente de carga, corriente de sobrecarga y protección contra cortocircuitos en sistemas de potencia de 24 kV, 50 Hz/60 Hz. Es adecuado para subestaciones, empresas industriales y mineras, redes eléctricas urbanas y rurales, especialmente en aplicaciones con operaciones frecuentes y en redes de distribución automatizadas.
Cumple con las normas IEC 62271-100 y GB 1984 (interruptores automáticos de CA de alta tensión), así como con la norma GB/T 11022 (requisitos técnicos generales para aparamenta y manobra de alta tensión).
SINOAMIGO POWER T&D incluye lo siguiente:
Interruptor de vacío (VCB) y mecanismo de accionamiento: Zhejiang Juli Electric Co., Ltd.

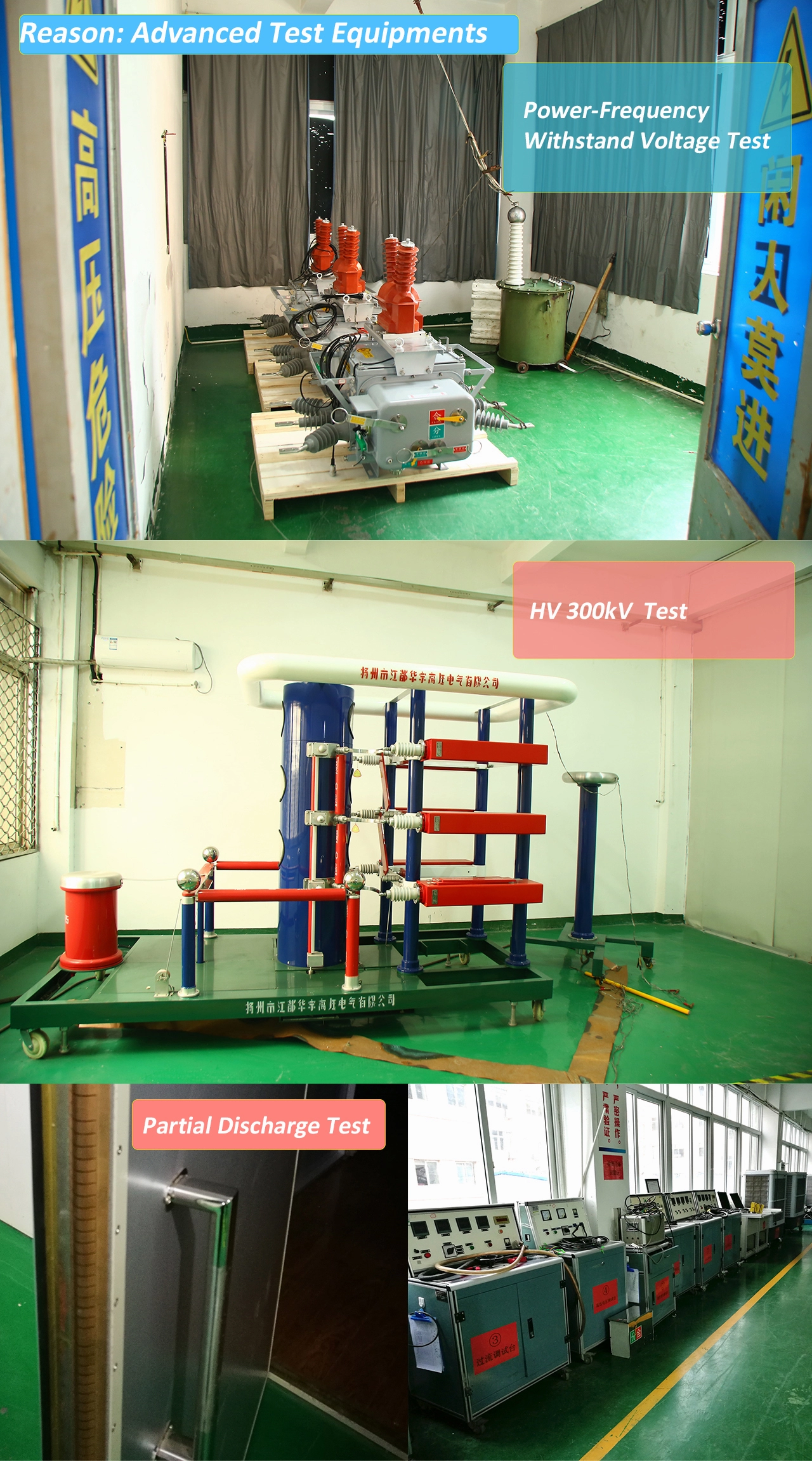

Zhejiang Juli Electric Co., Ltd. se enfoca en mecanismos de accionamiento para interruptores de vacío (VCB), interruptores de vacío y controladores de reconectadores para VCB, abarcando I+D, fabricación, comercialización y servicio posventa. Está reconocida como miembro del grupo de empresas de alta tecnología en China. Actualmente cuenta con más de 300 empleados y un equipo técnico que representa más del 35 % de su personal.
La empresa fue fundada en el año 2000, con sede en la ciudad de Liushi, en Wenzhou, China, una zona conocida como la capital del sector eléctrico del país. La compañía dedica importantes recursos y tiempo a la investigación y desarrollo, colaborando con varias universidades de prestigio y empresas de renombre en el sector eléctrico.
