Aparamenta blindada metálica interior KYN28-12
KYN28-12
Cantidad
Especificación técnica
| Ítem | Unidad | Datos | |
| Tensión nominal | KV | 12/10/7.2/3.6 | |
Nivel de aislamiento | Tensión nominal soportada a frecuencia industrial (1 min) | KV | 42/48(fase a tierra / entre contactos abiertos) |
| Tensión nominal soportada a impulso tipo rayo | KV | 75/85(fase a tierra / entre contactos abiertos) | |
| Frecuencia nominal | Hz | 50/60 | |
| Corriente nominal de la barra principal | A | 630/1250/1600/2000/2500/3150/4000 | |
| Corriente nominal de la barra de derivación | A | 630/1250/1600/2000/2500/3150/4000 | |
| Corriente nominal admisible de corta duración (rms, 4 s) | KA | 16/20/25/31.5/40 | |
| Corriente admisible de cresta (valor cresta) | KA | 40/50/63/80/100/125 | |
| Grado de protección | Carcasa: IP4X, Entre compartimentos: IP2X | ||

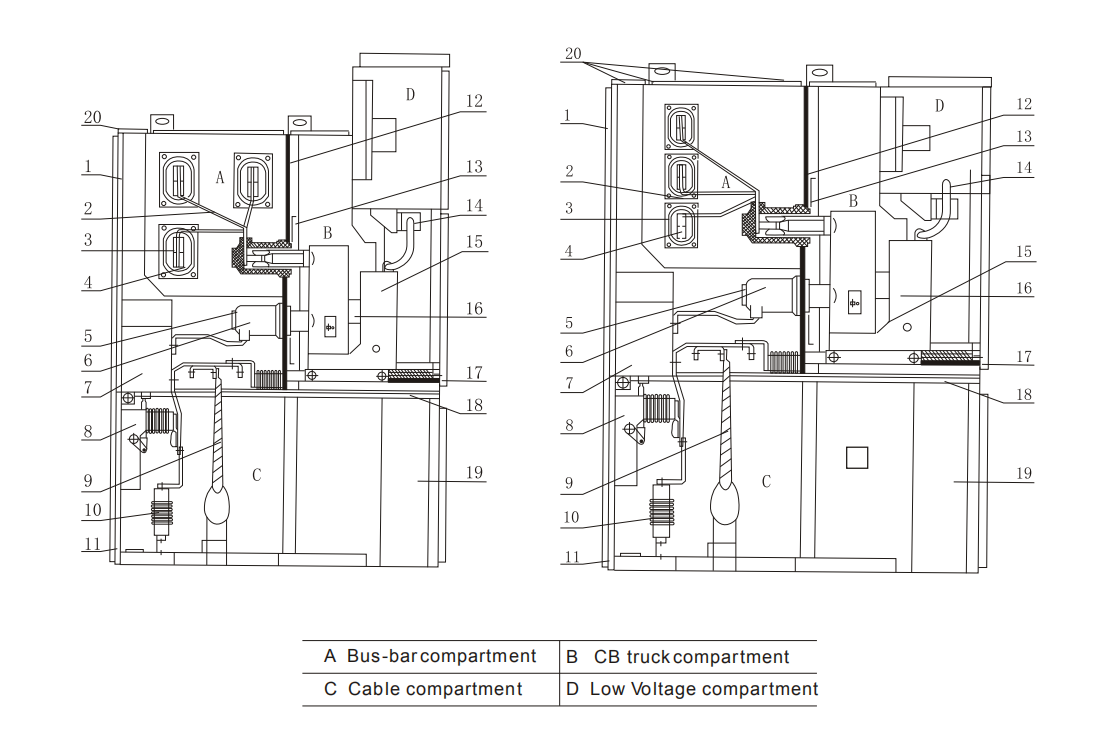

Plano estructural
1.Envolvente | 8.Seccionador de puesta a tierra | 15.Carro del interruptor (carro) |
2.Subbarra | 9.Cable | 16.Calentador |
3.Pasatapas de la barra principal | 10.Pararrayos (no instalado) | 17.Placa aislante horizontal extraíble |
4.Barra principal | 11.Barra de puesta a tierra | 18.Mecanismo de accionamiento del seccionador de puesta a tierra |
5.Conjunto de contacto fijo | 12.Placa aislante | 19.Canaleta para cables de control |
6.Caja de contacto fijo | 13.Tabique (cortina / obturador) | 20.Dispositivo de alivio de presión |
7.Transformador de corriente (CT) | 14.Enchufe del circuito secundario |
Dimensiones externas y peso
| Altura | 2300(mm) | |
| Ancho | Corriente nominal de la barra de derivación de hasta 1250 A Corriente nominal de corte en cortocircuito (rms) de hasta 31,5 kA | 800/650*(mm) |
Corriente nominal de la barra de derivación de hasta 1600 A Corriente nominal de corte en cortocircuito (rms) de hasta 40 kA | 800(mm) | |
| Fondo | Corriente nominal de la barra de derivación superior a 1600 A | 1000(mm) |
| Entrada o salida de cable | 1500(mm) | |
| Entrada o salida aérea | 1660(mm) |
Peso: de 800 a 1200 kg.
*Adecuado para ser equipado con VD4.
