Caja de medición de alta tensión de 10 kV JLSGWV

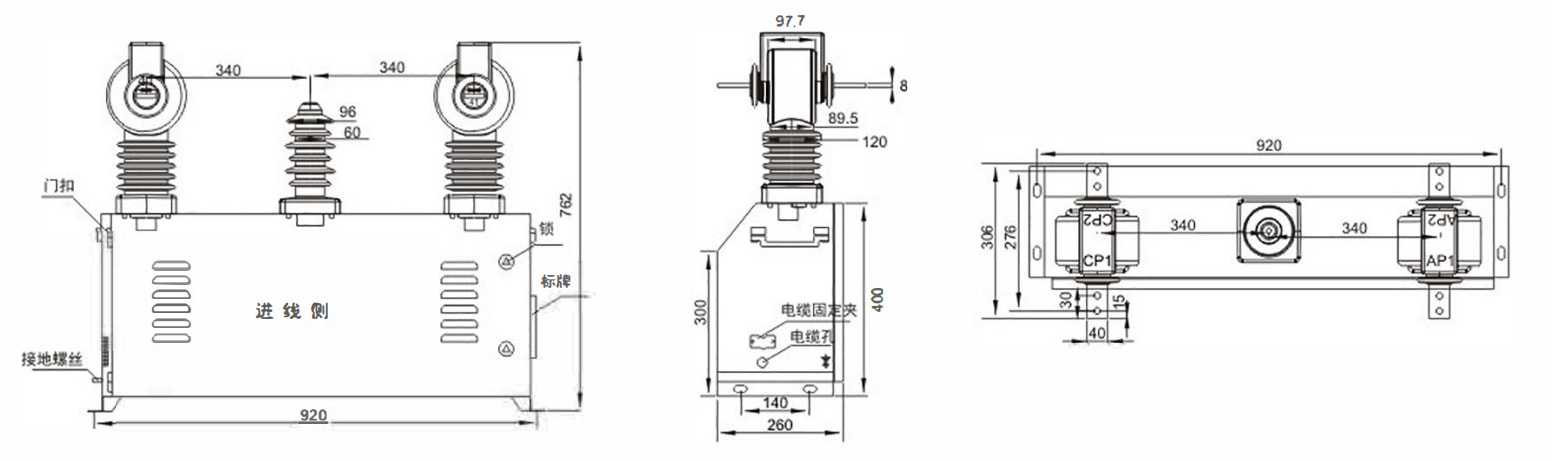

Este producto es una estructura de exterior compuesta por dos partes: transformador combinado y caja de medición.
El producto es de tipo cinco columnas. El transformador de tensión adopta una conexión tipo V/V y se conecta en paralelo entre AB y CB para formar un dispositivo de medición trifásico.
El transformador de corriente está instalado dentro de la caja de acero inoxidable. El transformador combinado está compuesto por dos transformadores de corriente (CT) y dos transformadores de tensión monofásicos (PT).
Los CT y PT son de tipo electromagnético y están dispuestos verticalmente (uno arriba y otro abajo). La tensión del PT se conecta al borne P1 de las fases A y C de corriente. La tensión de la fase B se conecta mediante la configuración V/V en paralelo a la fase B.
Su diseño adopta faldones (aletas) grandes y pequeños, lo que le proporciona una gran distancia de fuga superficial, una fuerte capacidad de sobretensión y una alta resistencia a la contaminación.
La caja está fabricada en acero inoxidable, y la salida secundaria es de estructura con cable blindado, lo que facilita la instalación y proporciona una gran capacidad antirrobo.
La caja de medición está separada de la caja del transformador combinado y se conecta mediante un cable de exterior de aproximadamente 8 metros de longitud que se acopla a la línea de salida secundaria del transformador.
Dentro de la caja de medición se instalan un medidor activo trifásico y un medidor reactivo, cuyos números pueden leerse con claridad a través de la ventana de observación de la caja de medición.
| Tipo | Relación de tensión nominal (V) | Clase de precisión / Salida secundaria nominal trifásica (VA) | Salida máxima (VA) | Nivel de aislamiento nominal (kV) |
| JLSGWV-6 | 6000/100 | 0.2-2*20 0.5-2*50 | 2*400 | 7.2/32/60 |
| JLSGWV-10 | 10000/100 | 1-2*80 3-2*200 | 2*400 | 12/42/75 |
| Corriente primaria nominal (A) | Relación simple | Salida secundaria nominal (VA) | Corriente térmica de 1 segundo (kA) | Corriente dinámica nominal (kA) | ||
| 0.2(S) | 0.5S | 0.5 | ||||
| 5-10-15 | 5 | 10 | 10 | 15 | 1.0 | 2.5 |
| 10-15-20 | 10 | 10 | 10 | 15 | 1.5 | 3.75 |
| 15-20-30 | 15 | 10 | 10 | 15 | 2.4 | 6 |
| 20-30-40 | 20、25 | 10 | 10 | 15 | 3.0 | 7.5 |
| 30-40-50 | 30 | 10 | 10 | 15 | 4.5 | 11 |
| 40-50-75 | 40 | 10 | 10 | 15 | 6.5 | 16.5 |
| 50-75-100 | 50 | 10 | 10 | 15 | 9 | 22.5 |
| 75-100-150 | 75 | 10 | 10 | 15 | 12 | 30 |
| 100-150-200 | 100 | 10 | 10 | 15 | 16 | 40 |
| 150-200-300 | 150 | 10 | 10 | 15 | 24 | 60 |
| 200-300-400 | 200、250 | 10 | 10 | 15 | 32 | 80 |
| 300-400-500 | 300 | 10 | 10 | 15 | 45 | 80 |
| 400-500-600 | 400 | 10 | 10 | 15 | 60 | 80 |
